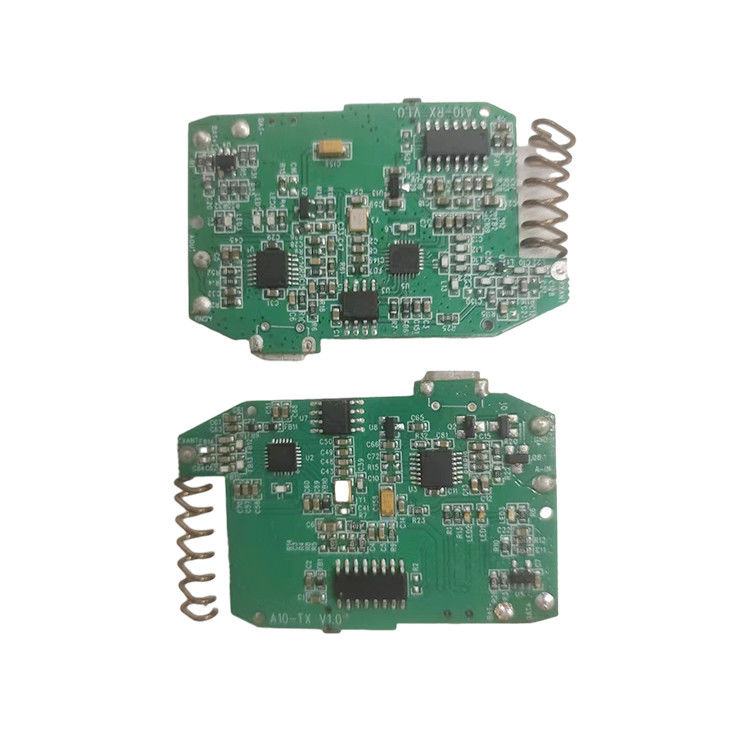

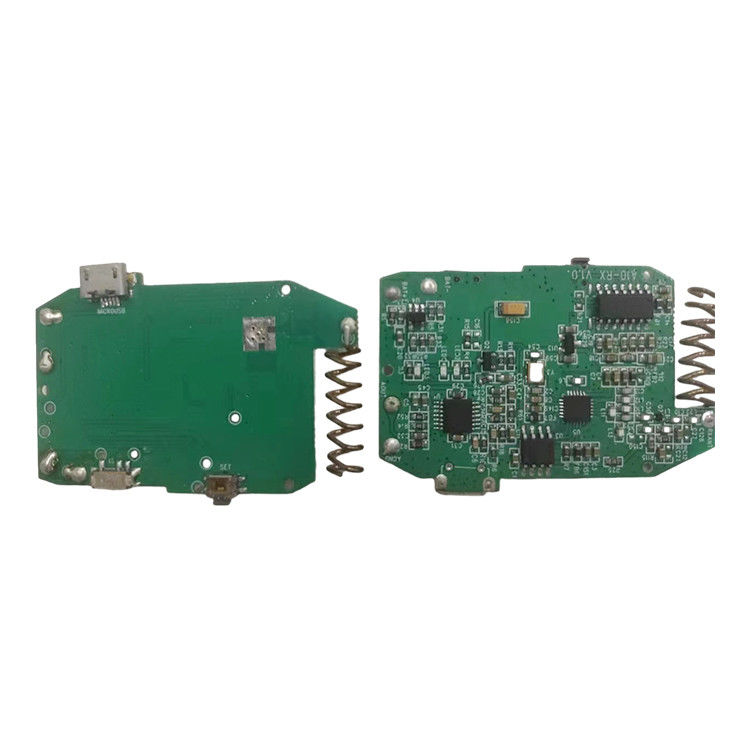

यूएचएफ ऑडियो वायरलेस ट्रांसमिशन रिसीवर आईसी चिप विकास
वायरलेस ऑडियो ट्रांससीवर को CMOS तकनीक का उपयोग करके डिजाइन किया गया है, जिसमें 16KHz सैंपलिंग दर मोनो ऑडियो ट्रांससीवर है

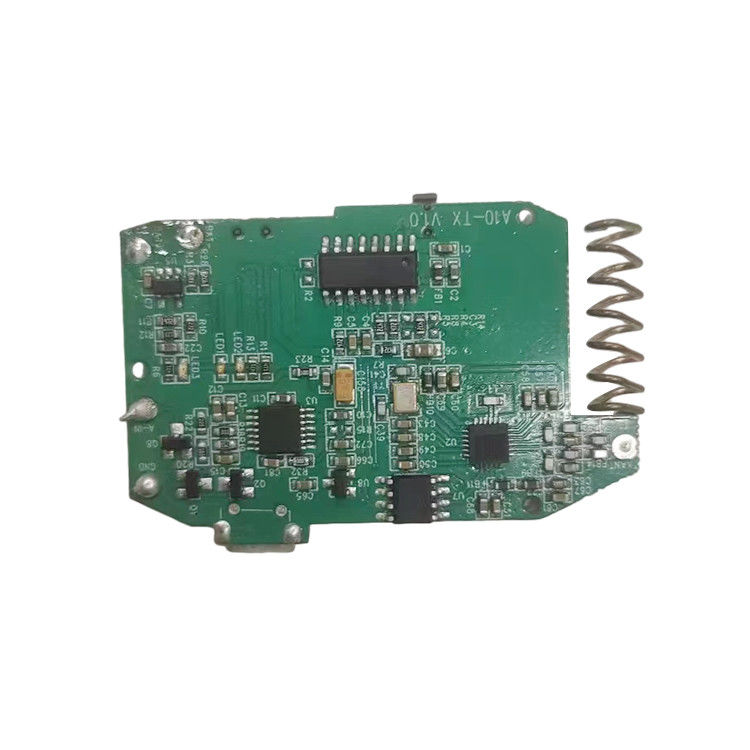

ट्रांसमीटर पैरामीटर
1संचरण शक्तिः 10mW
2विकृति THD: ≤ 0.5%
3आवृत्ति प्रतिक्रिया रेंजः 20Hz-18KHz
4बंद स्टैंडबाय करंटः 45uA (माइक्रोएम्पियर)
5आरंभिक कार्य करंटः 141.mA (मिलियम्पियर)
6कामकाजी वोल्टेजः 2.2~3.6V
7प्रक्षेपण दूरीः 30 मीटर से 50 मीटर
8प्रसारण आवृत्ति सीमाः 470MHZ~960MHZ

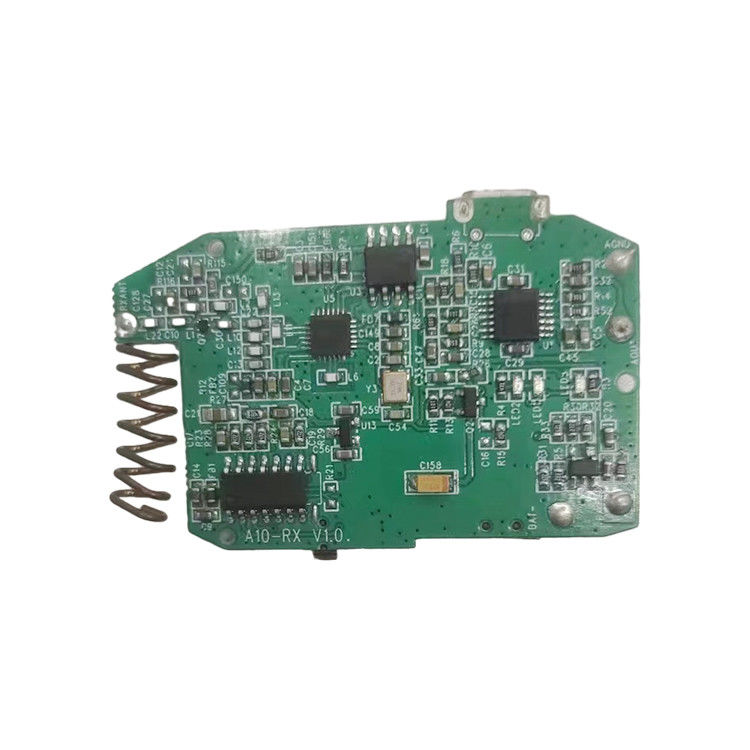

रिसीवर पैरामीटर
1विकृति THD: ≤ 0.5%
2. संकेत से शोर अनुपात S/N: ≥ 80dB
3आवृत्ति प्रतिक्रिया रेंजः 20Hz-18KHz
4बंद स्टैंडबाय करंटः 49uA (माइक्रोएम्पियर)
5प्रारंभ कार्य करंट: 128.5 mA (मिलियम्पियर)
6कामकाजी वोल्टेजः 2.7~3.6V
7प्राप्त करने की दूरीः 30 मीटर से 50 मीटर
8प्राप्त आवृत्ति सीमाः 470MHZ~960MHZ
9प्राप्त करने की संवेदनशीलताः ≤ -90dB
