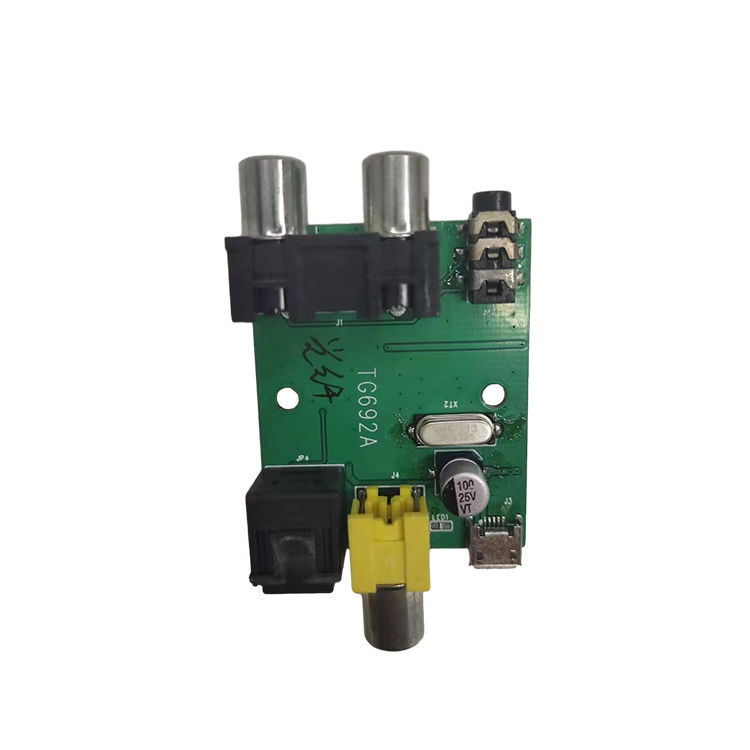

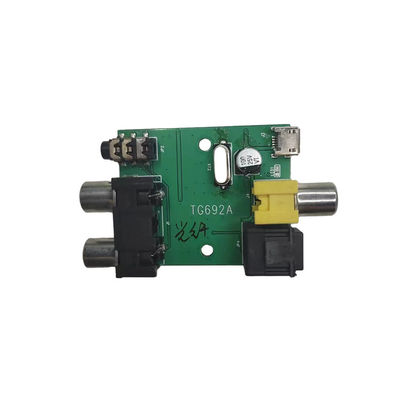

एनालॉग ऑडियो से डिजिटल ट्रांसमीटर समाधान विकास पीसीबीए
NX8406 एक सिंगल-चिप CMOS डिवाइस है जो IEC60958, S/PDIF, EIAJ CP1201, या AES3 इंटरफेस मानकों के अनुसार फाइबर ऑप्टिक और समाक्षीय डिजिटल ऑडियो ट्रांसमिशन आउटपुट को ट्रांसमिट और डिकोड करता है।NX8406 की क्षमता सॉफ्टवेयर मोड में वैकल्पिक नियंत्रण पोर्ट या हार्डवेयर मोड में वैकल्पिक पिन के माध्यम से व्यापक नियंत्रण करने के लिएचैनल स्थिति डेटा एक बफर में इकट्ठा किया जाता है, जिससे इसे पढ़ना और एक्सेस करना आसान हो जाता है।
कम झटके घड़ी वसूली तंत्र आने वाली AES3 धारा से एक बहुत ही साफ वसूली घड़ी उत्पन्न करता है।स्वतंत्र संचालन से माइक्रोकंट्रोलर के बिना सिस्टम चैनल स्थिति डेटा के लिए समर्पित आउटपुट पिन संचालन का उपयोग कर सकते हैं
NX8406 SSOP28 पैकेजिंग को अपनाता है लक्ष्य अनुप्रयोगों में ए / वी ट्रांसमीटर, सीडी-आर, डीवीडी ट्रांसमीटर, मल्टीमीडिया स्पीकर, डिजिटल मिक्सिंग कंसोल, विशेष प्रभाव प्रोसेसर, सेट-टॉप बॉक्स, कंप्यूटर शामिल हैं,और कार ऑडियो सिस्टम
विशेषताएं
◆ EIAJ CP1201, IEC-60958, AES3 S/PDIF, और AES3 इंटरफ़ेस मानकों का समर्थन करता है
◆+3.3V~5.0V बिजली आपूर्ति (वीडी)
◆ +3.3V~5.0V बिजली आपूर्ति (VL)
◆ 3 डिजिटल ऑडियो इनपुट फाइबर ऑप्टिक और समाक्षीय एक साथ संचरण और आउटपुट 32-192KHz नमूनाकरण दर
◆ म्युटिबिट Δ ∆ मॉड्यूलेटर
◆ 105dB गतिशील सीमा
◆ -90dB कुल हार्मोनिक विकृति + संकेत-शोर अनुपात
◆ घडी के झटके के प्रति कम संवेदनशीलता
◆ रैखिक फ़िल्टरिंग आउटपुट
