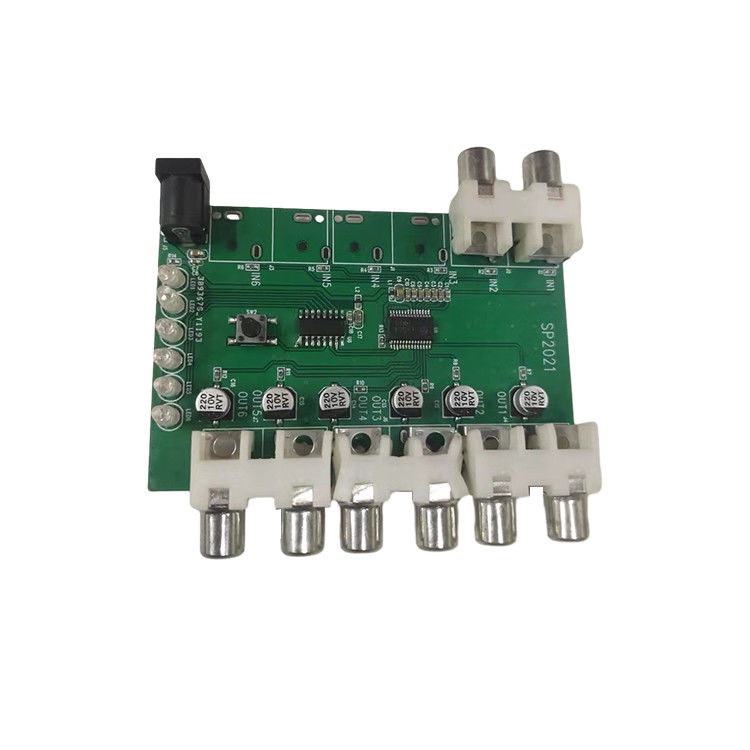

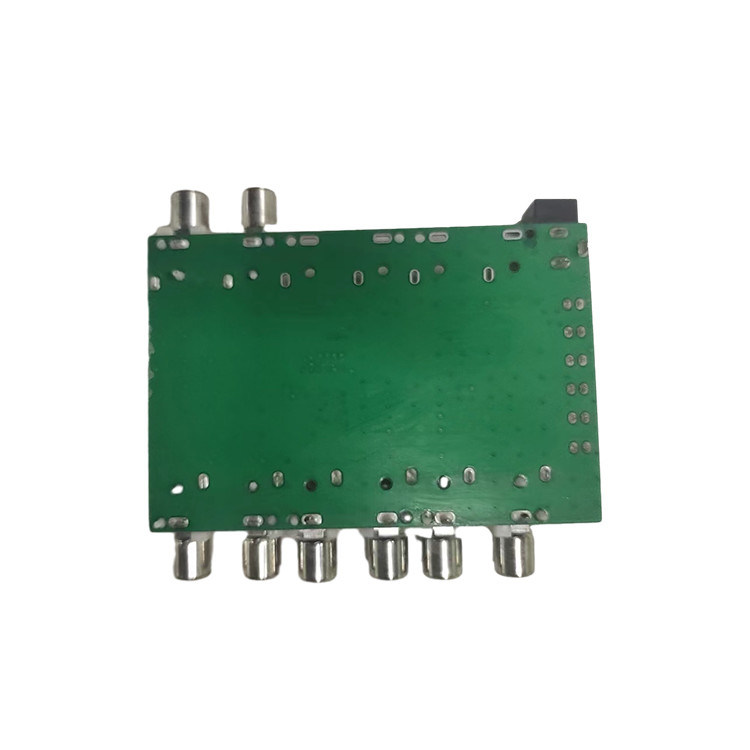

एवी वितरक समाधान विकास पीसीबीए
यह उत्पाद ऑडियो और वीडियो वितरण प्रसंस्करण चिप NX9262 को अपनाता है,जो I2C डिजिटल इंटरफेस और उच्च प्रदर्शन नियंत्रण प्रोसेसर NX6316 के माध्यम से कोर प्रोसेसर के माध्यम से ऑडियो और वीडियो आउटपुट के एक सेट के लिए ऑडियो और वीडियो संकेतों के एक सेट को रूट करता हैइसके विशिष्ट अनुप्रयोगों में सैटेलाइट सेट-टॉप बॉक्स, हाई डेफिनिशन टेलीविजन (एचडीटीवी), पर्सनल वीडियो रिकॉर्डर (पीवीआर), ए/वी स्विच, सुरक्षा उपकरण, मीडिया सेंटर,और कार मनोरंजन प्रणालियों में, एक ही ऑडियो और वीडियो डिवाइस के लिए कई उपकरणों को रूट करना।
NX9262 ऑडियो और वीडियो आवंटन प्रसंस्करण चिप ऑडियो और वीडियो इनपुट का एक सेट प्रदान करती है, जो कोर प्रोसेसर के माध्यम से ऑडियो और वीडियो आउटपुट के तीन सेटों को रूट की जाती है।इनपुट से आउटपुट रूटिंग एक I2C संगत डिजिटल इंटरफ़ेस के माध्यम से नियंत्रित किया जाता है. प्रत्येक इनपुट वीडियो के टिप स्तर को 300mV पर सिंक्रनाइज़ करने के लिए आउटपुट को सेट करने के लिए एक एकीकृत क्लैंपिंग विकल्प का समर्थन करता है।इनपुट लगभग 1 के सिंक्रनाइज़ेशन के बिना केंद्र संकेत के लिए आंतरिक रूप से पूर्वाग्रह किया जा सकता है.25V ((क्रोमेटिकता, Pb, Pr). इन डीसी आउटपुट स्तरों का उपयोग 6dB लाभ सेटिंग के लिए किया जाता है। एक उच्च लाभ सेटिंग डीसी आउटपुट के संबंधित स्तर को बढ़ाएगी। I2C के माध्यम से इनपुट क्लैंपिंग / पूर्वाग्रह मोड का चयन करें।अप्रयुक्त आउटपुट बिजली की खपत को कम करने के लिए शक्ति खो सकते हैं
विशेषताएं
◆ऑडियो और वीडियो वितरण प्रोसेसर
◆एसडी (मानक परिभाषा), पीएस (प्रगतिशील स्कैनिंग), और एचडी (उच्च परिभाषा) 1080i/1080p वीडियो का समर्थन करता है
◆इनपुट क्लैंपिंग और बायस सर्किट
◆एसी युग्मन या डीसी युग्मन इनपुट
◆एसी युग्मन या डीसी युग्मन आउटपुट
◆दोहरे भार (75 Ω) और उच्च प्रतिबाधा अक्षम आउटपुट ड्राइवर
◆चार वीडियो चैनल, चार बाएं और दाएं चैनल इनपुट-आउटपुट स्विच
◆ प्रोग्राम करने योग्य लाभः +6,+7,+8, या+9dB
◆ I2C संगत डिजिटल इंटरफ़ेस, मानक मोड
◆ 5 वी एकल बिजली आपूर्ति संचालन
