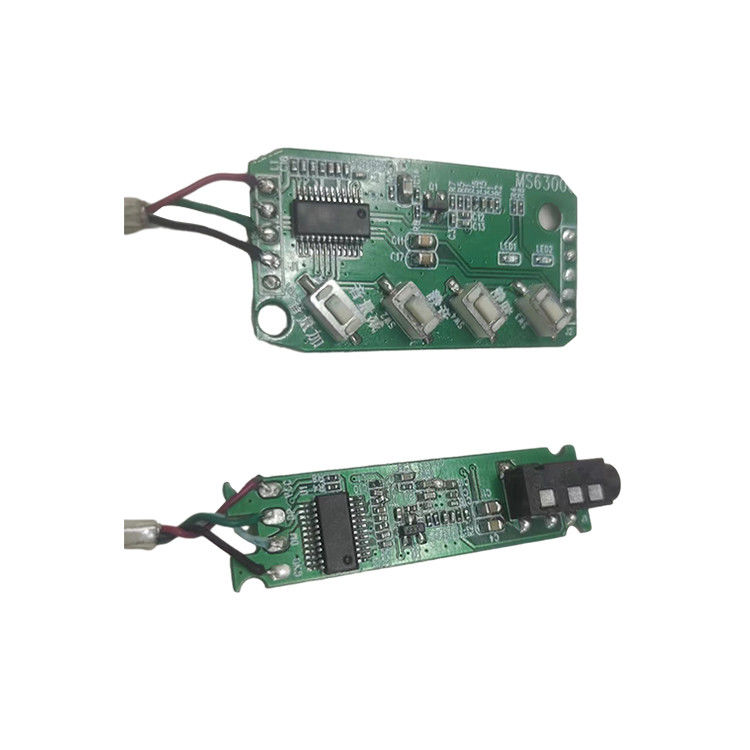

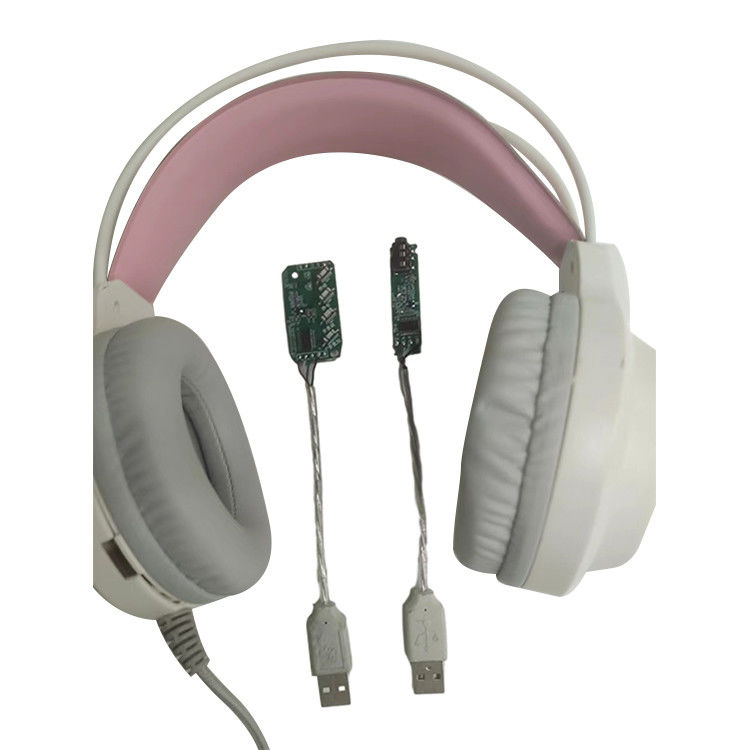

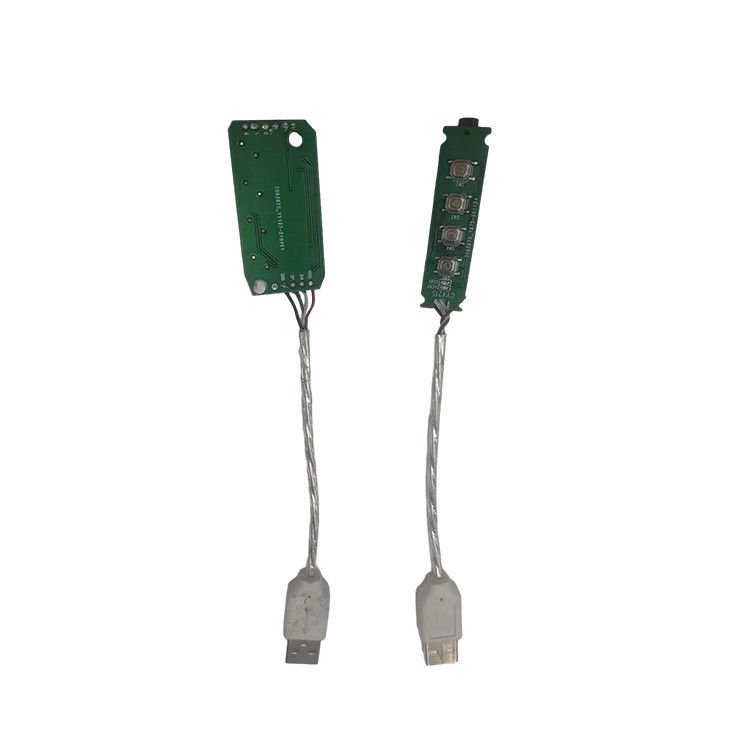

उच्च गुणवत्ता वाला यूएसबी हेडफोन नियंत्रण पीसीबीए समाधान विकास
NX4088 एक अत्यधिक एकीकृत यूएसबी/वाईटीपीई-सी ऑडियो चिप है। इसमें दोहरी डीएसी और ऑडियो ड्राइवर, माइक्रोफोन एम्पलीफायर, पीएलएल, वोल्टेज नियामक और यूएसबी ट्रांससीवर सहित सभी आवश्यक एनालॉग मॉड्यूल एम्बेडेड हैं।इसके अतिरिक्त, ऑडियो वॉल्यूम को समर्पित HID संगत वॉल्यूम कंट्रोल पिन के माध्यम से आसानी से समायोजित किया जा सकता है।
विशेषताएं
1.USB2 के लिए समर्थन.0; TYPE-C.24 पिन SSOP24 पैकेज2.बटन ध्वनि जोड़ने और घटाने, म्यूटिंग और माइक्रोफोन साइलेंसिंग जैसे कार्यों का समर्थन करता है3.वॉल्यूम कंट्रोल पिन के लिए यूएसबी विराम / फिर से शुरू मोड और रिमोट वेक-अप फ़ंक्शन का समर्थन करता है4.स्पीकर मोड (केवल प्लेबैक फ़ंक्शन के साथ) या हेडफ़ोन मोड (प्लेबैक + रिकॉर्डिंग) में जंपर पिन हैं5.हेडफोन मोड में, जंपर पिन के माध्यम से मिक्सर इकाई चालू / बंद
6.एक नियंत्रण टर्मिनल, एक सिंक्रोनस आउटपुट टर्मिनल, एक सिंक्रोनस इनपुट टर्मिनल और एक इंटरप्ट टर्मिनल का समर्थन करता है
7.जब डिवाइस रोकता है, तो रिलीज़िंग प्लेबैक बैंडविड्थ और यूएसबी बस को बारी-बारी से शून्य बैंडविड्थ पर सेट करें
8.मूक संकेत पिन मूक स्थिति को इंगित करने के लिए एलईडी का उपयोग करता है।
9.ईयरपीस एम्पलीफायर एक एम्बेडेड उच्च प्रदर्शन 16 बिट ऑडियो डीएसी है, और माइक्रोफोन एम्पलीफायर इनपुट एक 16 बिट एम्बेडेड एडीसी है
10.एम्बेडेड पावर ऑन रीसेट मॉड्यूल, एम्बेडेड 5V-3.3V वोल्टेज नियामक एकल बाहरी 5V ऑपरेशन का समर्थन करता है
पैरामीटर
नमूनाकरण दरः 16बिट/48KHz सिग्नल से शोर अनुपातः 97dB आवृत्ति प्रतिक्रियाः 20Hz-20KHz आवेदन का दायराः डेस्कटॉप/लैपटॉप/मोबाइल ओजीटी रूपांतरण इंटरफ़ेस
