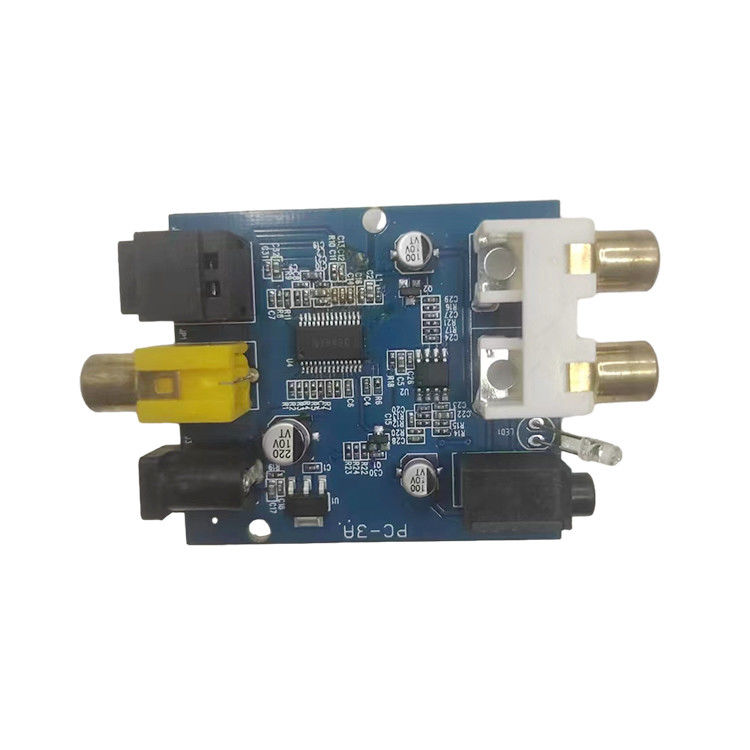

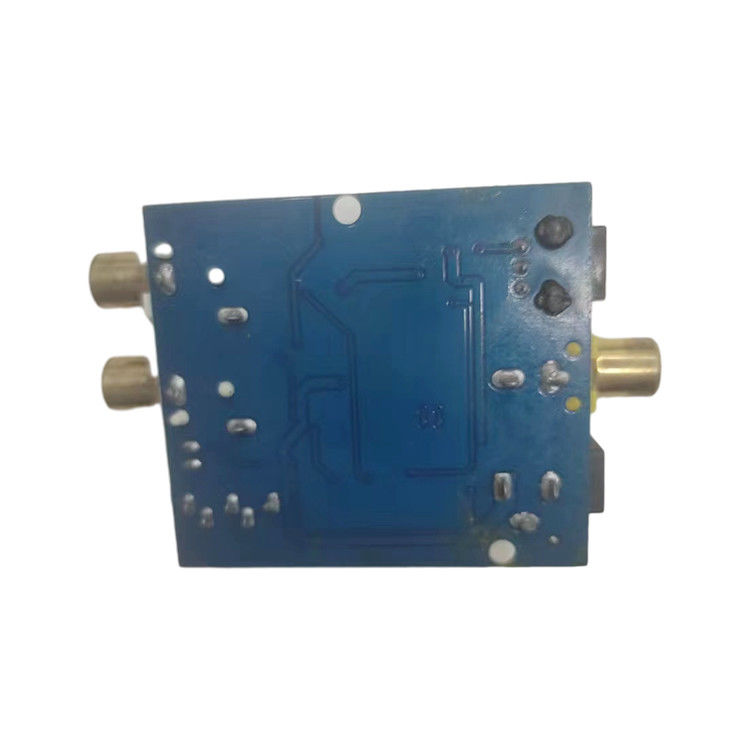

डिजिटल ऑडियो से एनालॉग ऑडियो कनवर्टर समाधान विकास आईसी चिप
NX8420 को 192KHz सैंपलिंग दर डिजिटल ऑडियो रिसीवर के साथ CMOS तकनीक का उपयोग करके डिज़ाइन किया गया है
NX8420 एक सिंगल-चिप CMOS डिवाइस है जो IEC60958, S/PDIF, EIAJ CP1201, या AES3 इंटरफ़ेस मानकों के अनुसार चार जोड़े स्टीरियो डिजिटल ऑडियो डेटा की एक जोड़ी प्राप्त करता है और डिकोड करता है।
NX8420 में सॉफ्टवेयर मोड में वैकल्पिक नियंत्रण पोर्ट या हार्डवेयर मोड में वैकल्पिक पिन के माध्यम से व्यापक नियंत्रण करने की क्षमता है। चैनल स्थिति डेटा एक बफर में इकट्ठा किया जाता है,इसे पढ़ने और उपयोग करने में आसान बनाना.
NX8420 को SSOP28 में पैक किया गया है और इसके लक्ष्य अनुप्रयोगों में ए/वी रिसीवर, सीडी-आर, डीवीडी रिसीवर, मल्टीमीडिया स्पीकर, डिजिटल मिक्सिंग कंसोल, विशेष प्रभाव प्रोसेसर, सेट-टॉप बॉक्स,कम्प्यूटर, और कार ऑडियो सिस्टम
विशेषताएं
1.EIAJ CP1201, IEC-60958, S/PDIF और AES3 इंटरफ़ेस मानकों का समर्थन करें2.3.3V बिजली की आपूर्ति3.41 एस/पीडीआईएफ एकाधिक इनपुट4.एईएस/पीडीआईएफ हार्डवेयर इनपुट चयन5.एस/पीडीआईएफ से टीएक्स इनपुट
6.32-192 केएचजेड नमूनाकरण दर
7.म्यूटी बिट Δ मॉड्यूलेटर
8.105dB गतिशील सीमा
9.-90dB कुल हार्मोनिक विकृति + संकेत-शोर अनुपात
10.घडी के झटके की कम संवेदनशीलता
11. रैखिक फ़िल्टर्ड आउटपुट
